省內首個6萬座專業足球場新進展，濟南黃河體育中心足球場屋蓋鋼結構合攏
發布日期：2024-10-22 09:39:00 來源：濟南城市建設集團

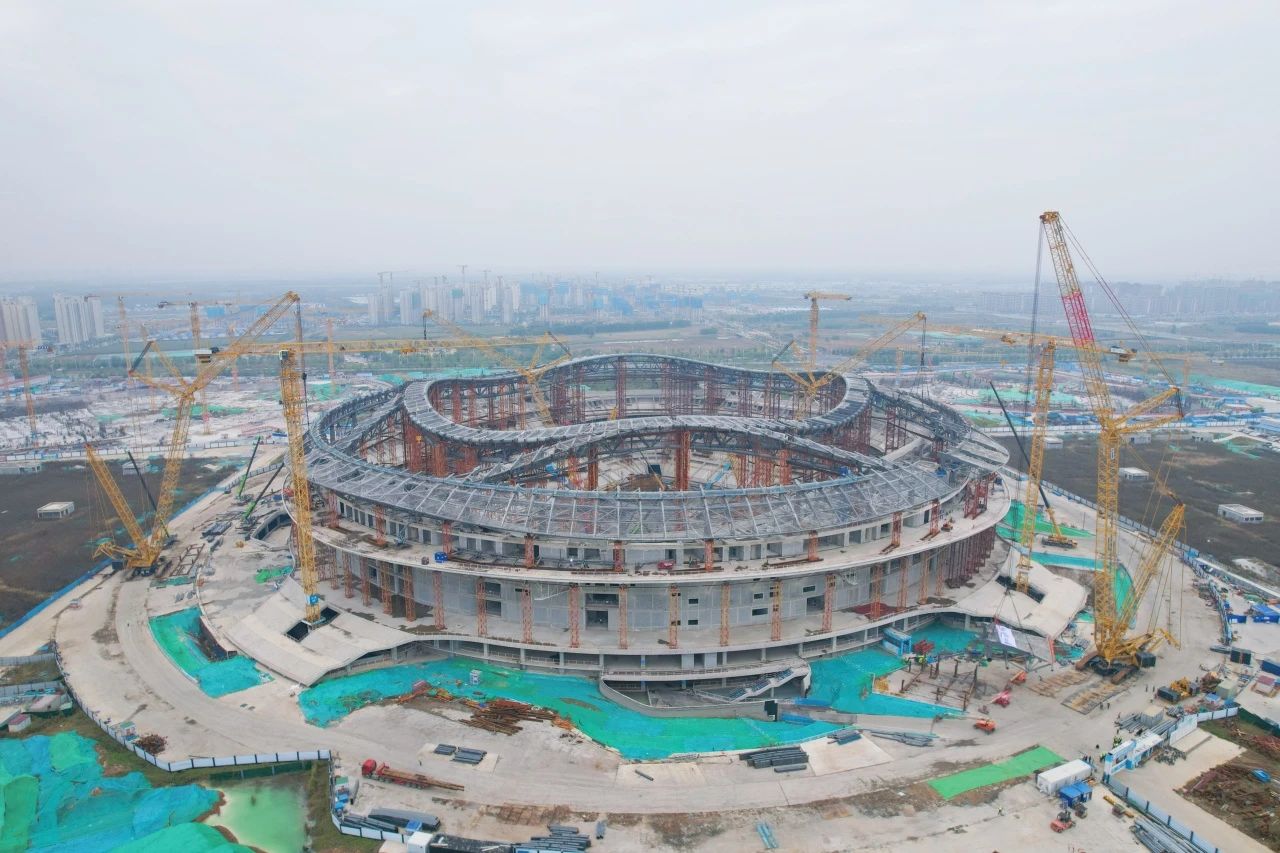

10月21日，隨著最后一榀百噸鋼桁架精準入位，由濟南城市建設集團受委托建設的黃河體育中心專業足球場項目屋蓋鋼結構合攏，標志著屋蓋鋼結構主桁架完成，正式進入屋蓋鋼結構網架施工階段。
黃河體育中心專業足球場項目位于濟南新舊動能轉換起步區，總建筑面積19.73萬平方米，總用鋼量約3.5萬噸，采用世界杯FIFA最新標準，是山東省首個6萬座專業足球場，也是黃河流域生態保護與高質量發展戰略重大工程。
足球場屋蓋結構由鋼結構索膜結構和金屬屋面組成，外輪廓平面近似直徑280m的正圓，中心開口平面為長軸176.5m、短軸156.5m的橢圓，屋頂參考黃河水流設計，沿環向呈波浪狀起伏，是世界首個平面單層膜輪輻式索膜結構體系，也是國內首例大規模應用高透光率PTFE網格膜材料的專業足球場。

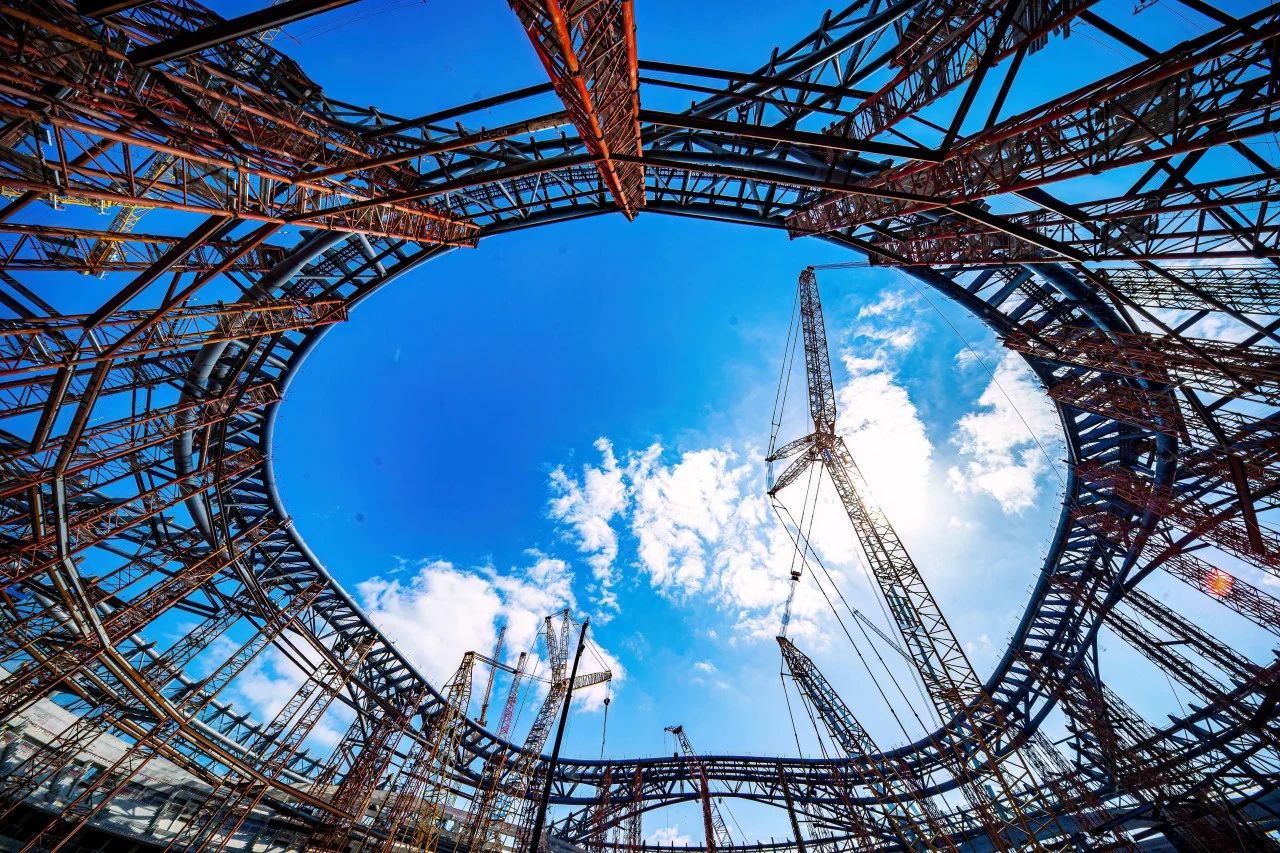

屋蓋鋼結構采用桁架和單層網格組成剛性結構體系，由星形拱桁架、內環桁架、外環桁架、單層網格及挑檐組成，僅靠36根排架柱支撐，下部與混凝土結構相連，上部支撐輪輻式索膜結構，形成大跨度、大懸挑空間結構，起到承上啟下的支撐作用。
屋蓋鋼結構上方的索、膜結構由CFRP-鋼索組合索桁架和大面積單層PTFE覆膜構成，創新融合了大懸挑屋蓋剛性體系、異性索膜柔性體系等諸多大跨空間結構元素，是目前國內施工最為復雜的專業足球場之一，在兼顧功能、美觀與采光性能的同時具有“剛柔并濟”結構受力特征。

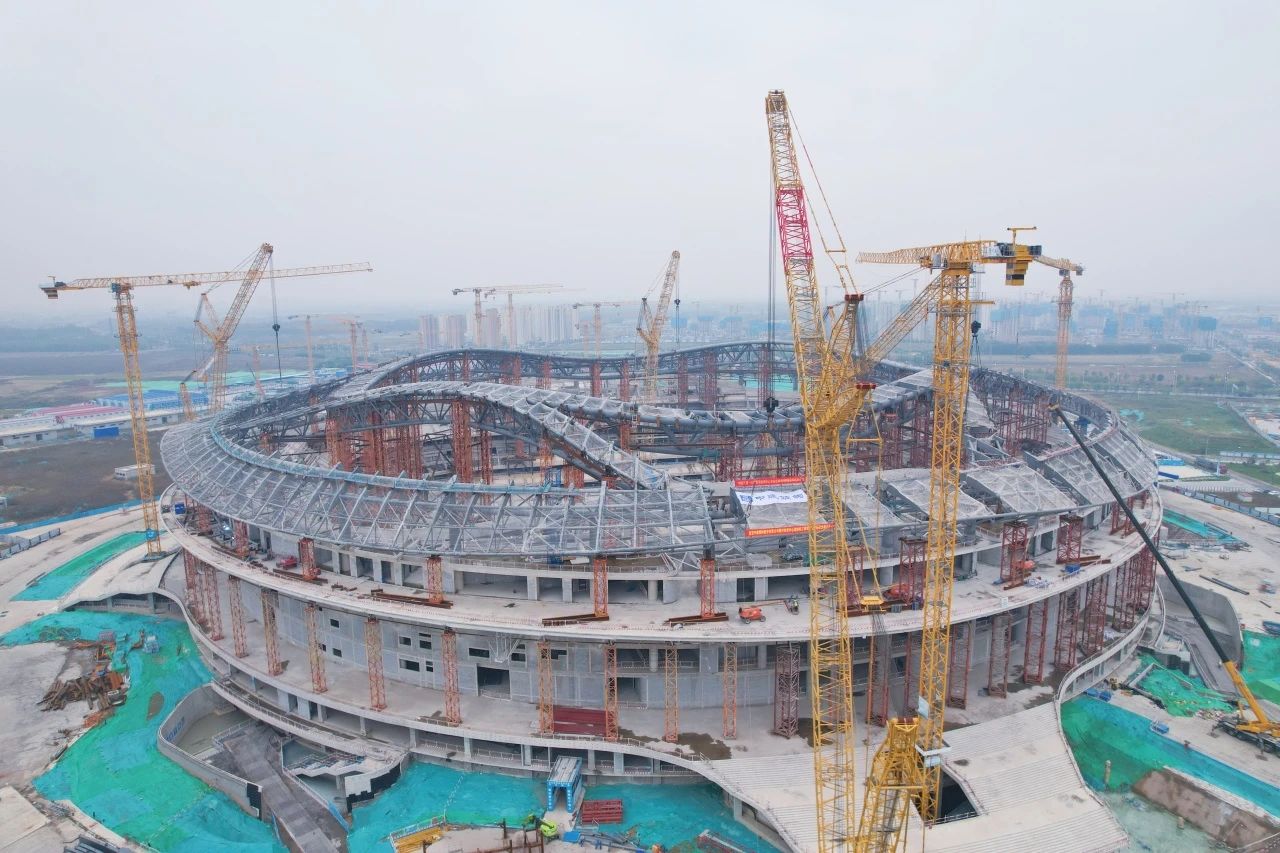

屋蓋鋼結構共包含88榀桁架，單榀鋼桁架重約200噸，起吊高度超60米，相當于將一頭成年藍鯨提升20層樓。且精度要求在5毫米以內，對于構件強度與吊裝精度都提出了較大挑戰。
項目鋼結構施工擁有多項國內之最，屋蓋鋼結構最大懸挑長45米，是國內體育場館懸挑長度之最；施工跨越夏秋冬三季，溫度變化會形成巨大誤差，累積合龍段施工難度為目前國內之最；鋼結構拼裝完成后，需要將支撐胎架進行分級卸載，卸載過程中產生的變形量是國內同類場館之最。
